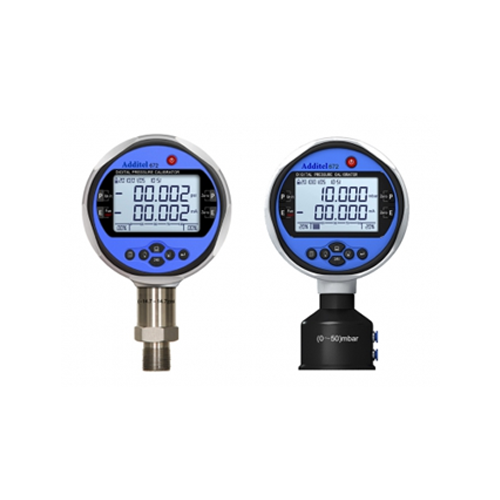

產品介紹使用先進的微處理器技術和先進設備，最先進的矽壓力傳感器，
672系列精密壓力校正器提供儀表，傳送器和開關在寬廣的壓力範圍之校正解決方案。
672是一個非常便攜的裝置
,內置的壓力傳感器，可以精確地測量壓力及讀取傳送器產生的電流或電壓。它甚至可以在校準過程中提供一個
DC 24V迴路電源供應給傳感器或傳送器。
10,000 psi（
700bar）以內範圍精度可達
0.02％
FS和
60,000pai（
4,200bar）精度可達
0.1％
FS，每一個儀表的矽壓力傳感器組裝前已特別經過測試和篩選。
672系列高精度壓力校正器提供無與倫比的性能和可靠性。
特點壓力範圍：-1bar~4,200 bar，多種範圍可選擇,可客製化範圍
壓力精度：0.05 / 0.02 % F.S兩種精度,全範圍溫度補償
測量mA或V 精度可達0.01％讀值 +1.5mV / 0.01％讀值 +1.5uA
HART®通訊功能，可直接調校HART®壓力傳送器
顯示：藍色背光，6位數雙行顯示與0%~100%類比條狀顯示
儲存：手動和即時記錄模式，可存30個檔案，40組記錄/每檔
最小值/最大值/保持捕獲變化的測量
供電方式：內部充電鋰電池或專用AC電源轉換器供電
單位：mmH2O、mmHG、psi、kPa、MPa、kGf/cm²、Pa、mbar、bar、inHG、inH2O ,單位的種類依範圍有所不同
測量mA，DC V及提供DC24V迴路電源，可做壓力開關與洩漏率測試
通訊介面：RS232，附繁體中文化資料下載軟體,可選購ADT-9502/9506即時記錄或校正報告軟體
接頭：可選1/4”NPT,1/2”NPT,1/4”BSP,1/2”BSP外牙也可客製化接頭
免費附ISO 17025 NVLAP認證出廠校正報告
規格
環境
補償溫度：14°F至122°F（-10°C至50°C）
工作溫度*：14°F至122°F（-10°C至50°C）
儲存溫度：-4°F至158°F（-20°C至70°C）
濕度：<95％
壓力範圍和精度
|
表壓[1]
|
|
P / N
|
壓力範圍
|
介質[2]
|
精度（％FS）
|
爆破
壓力
|
|
（psi）
|
（bar）
|
|
V15
|
-15
|
-1.0
|
G
|
0.02
|
3×
|
|
GP2
|
2
|
0.16
|
G
|
0.05
|
3×
|
|
GP5
|
五
|
0.35
|
G
|
0.05
|
3×
|
|
GP10
|
10
|
0.7
|
G
|
0.02
|
3×
|
|
GP15
|
15
|
1.0
|
G
|
0.02
|
3×
|
|
GP30
|
三十
|
2.0
|
G
|
0.02
|
3×
|
|
GP50
|
50
|
3.5
|
G，L
|
0.02
|
3×
|
|
GP100
|
100
|
7
|
G，L
|
0.02
|
3×
|
|
GP300
|
300
|
20
|
G，L
|
0.02
|
3×
|
|
GP500
|
500
|
35
|
G，L
|
0.02
|
3×
|
|
GP600
|
600
|
40
|
G，L
|
0.02
|
3×
|
|
GP1K
|
1000
|
70
|
G，L
|
0.02
|
2×
|
|
GP2K
|
2000
|
140
|
G，L
|
0.02
|
3×
|
|
GP3K
|
3000
|
200
|
G，L
|
0.02
|
3×
|
|
GP5K
|
5000
|
350
|
G，L
|
0.02
|
3×
|
|
GP10K
|
萬
|
700
|
G，L
|
0.02
|
2×
|
|
GP15K
|
15000
|
1000
|
G，L
|
0.05
|
2×
|
|
GP20K
|
20000
|
1400
|
G，L
|
0.05
|
1.5×
|
|
GP25K
|
25000
|
1600
|
G，L
|
0.1
|
1.5×
|
|
GP30K
|
30000
|
2000
|
G，L
|
0.1
|
1.5×
|
|
GP36K
|
36000
|
2500
|
G，L
|
0.1
|
1.5×
|
|
GP40K
|
40000
|
2800
|
G，L
|
0.1
|
1.35×
|
|
GP50K
|
50000
|
3500
|
G，L
|
0.1
|
1.2×
|
|
GP60K
|
60000
|
4200
|
G，L
|
0.1
|
1.1×
|
注：
[1]。以上1000psi的密封式壓力
[2]。G =氣體，L =液體
|
|
複合壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破
壓力
|
|
（psi）
|
（bar）
|
|
CP2
|
±2
|
±0.16
|
G
|
0.05
|
3×
|
|
CP5
|
±5
|
±0.35
|
G
|
0.02
|
3×
|
|
CP10
|
±10
|
±0.7
|
G
|
0.02
|
3×
|
|
CP15
|
±15
|
±1
|
G
|
0.02
|
3×
|
|
CP30
|
-15至30
|
-1到2
|
G
|
0.02
|
3×
|
|
CP100
|
-15至100
|
-1到7
|
G，L
|
0.02
|
3×
|
|
CP300
|
-15至300
|
-1到20
|
G，L
|
0.02
|
3×
|
|
絕對壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破壓力
|
|
（psi）
|
（bar）
|
|
AP5
|
五
|
0.35
|
G
|
0.1
|
3×
|
|
AP10
|
10
|
0.7
|
G
|
0.1
|
3×
|
|
AP15
|
15
|
1.0
|
G
|
0.1
|
3×
|
|
AP30
|
三十
|
2.0
|
G
|
0.1
|
3×
|
|
AP50
|
50
|
3.5
|
G
|
0.1
|
3×
|
|
AP100
|
100
|
7
|
G，L
|
0.05（0.1）
|
3×
|
|
AP300
|
300
|
20
|
G，L
|
0.05（0.1）
|
3×
|
|
AP500
|
500
|
35
|
G，L
|
0.05（0.1）
|
3×
|
|
AP1K
|
1000
|
70
|
G，L
|
0.05（0.1）
|
2×
|
|
AP3K
|
3000
|
200
|
G，L
|
0.05（0.1）
|
3×
|
|
AP5K
|
5000
|
350
|
G，L
|
0.05（0.1）
|
3×
|
|
|
微差壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破
壓力
|
|
（inH2O）
|
（mbar）
|
|
DP1
|
±1
|
±2.5
|
G
|
0.05
|
100×
|
|
DP2
|
±2
|
±5.0
|
G
|
0.05
|
100×
|
|
DP5
|
±5
|
±10
|
G
|
0.05
|
50×
|
|
DP10
|
±10
|
±25
|
G
|
0.05
|
20×
|
|
DP20
|
±20
|
±50
|
G
|
0.05
|
20×
|
|
DP30
|
±30
|
±75
|
G
|
0.05
|
15×
|
|
DP50
|
±50
|
±160
|
G
|
0.05
|
3×
|
|
DP150
|
±150
|
±350
|
G
|
0.02
|
3×
|
|
DP300
|
±300
|
±700
|
G
|
0.02
|
3×
|
*一年精度（包括每年的穩定性）除DP1和DP2範圍
是0.05％FS校準精度和0.05％FS每年穩定。
|
|
