電動車充電樁測試轉接器
產品介紹
EVCA210 電動車充電樁測試轉接器 是一款小巧、易於使用的轉接器，專為電氣承包商設計，可執行 Mode 3 AC 電動車充電樁完整測試所需的所有功能。其設計符合英國、歐洲及其他國際配線法規與標準，適用於所有單相與三相電動車充電樁（搭配適當接頭）。
EVCA210 的設計目的在於測試充電樁的功能與安全性。該轉接器可搭配單功能或多功能測試儀器，依據 IEC/EN 61851-1 與 IEC/HD 60364-7-722 對 EV 充電樁進行測試。充電樁應於初次安裝時進行測試，並定期重複檢測。

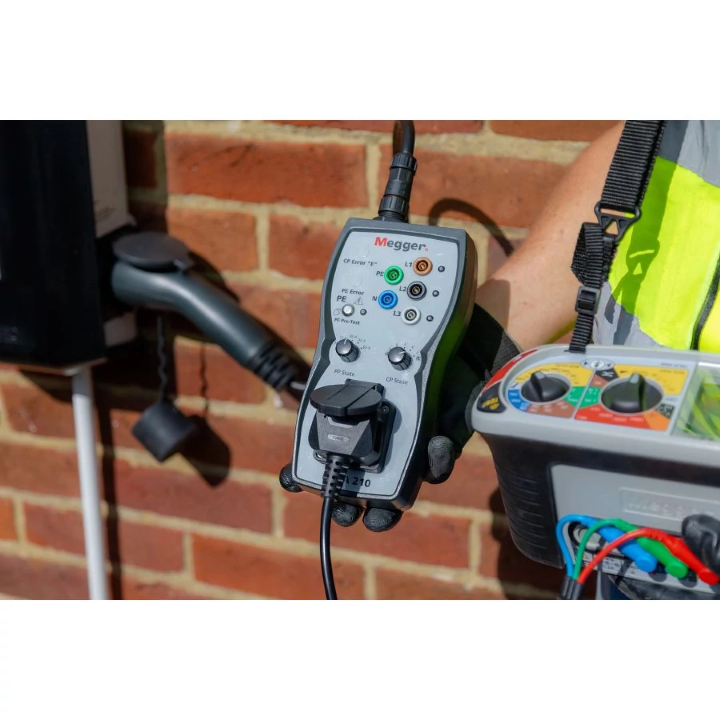

Megger EVCA210／EVCA210-UK 測試轉接器可模擬電動車連接至受測充電樁的狀態。連接轉接器後，操作人員可透過選擇適當的接近導引（PP）與控制導引（CP）狀態來觸發充電流程。測試儀器可透過前方面板插座，或 4 mm 端子（L1、L2、L3、N、PE）進行連接。另設有兩個額外的 CP 訊號端子，方便使用示波器量測 CP 訊號。
此外，該轉接器具備 手動 PE 預先測試（PE Pre-Test）功能，可在進行任何其他充電樁測試前，先檢查 PE 上是否存在危險電壓。若此測試未通過，則必須立即停止測試，因為 PE 上可能存在危險電壓，必須先查明並排除故障後，才能繼續進行後續測試。
