馬達線上不平衡診斷案例

在圖1中，利用ATPOL II馬達線上電流頻譜診斷分析儀，立即看出馬達不平衡的問題。

                                                 圖1

在圖2中，1X RPM (1796.3RPM/60Hz = 29.938 Hz)的邊帶頻率(大約 60Hz)。極通頻率(PPF) 是 (30Hz - 29.938Hz) / 30Hz *60Hz)*2) = 0.248Hz，這是可計算出的。在圖2中，您可以看到圖 1 中所示的 1X RPM(紅箭頭)和 PPF(黃箭頭)。紫箭頭指向大約 1/2 RPM，由於耦合擺動而變化。電氣分析診斷很直觀的顯示，根據您的頻譜解調和 1X RPM 故障的量，非常容易準確地發現 1X RPM。

                                                 圖2

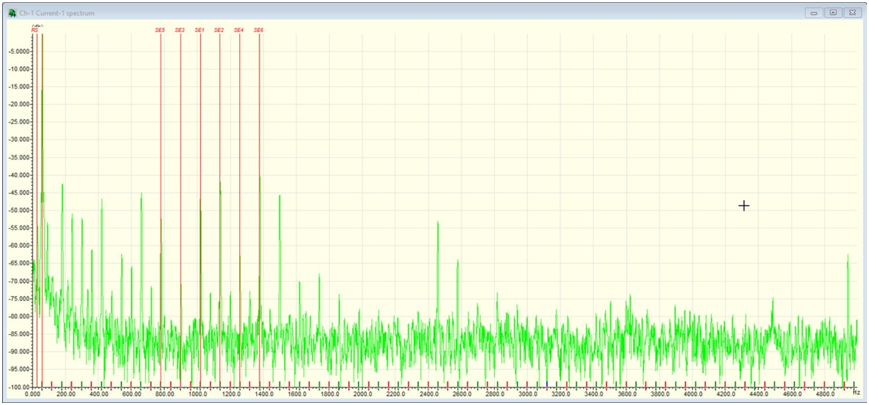

為了進行進一步分析，我們可以查看高頻資料，如圖3所示。

                                                 圖3

我們有靜態偏心，有時也可能顯示為動態偏心，在 1/2 運轉速度頻率下具有峰值。此馬達轉子有 36 根轉子條，因此這些峰值位於 （運轉速度 + 轉子條）*/-60、+/-120、...這將是軸/聯軸問題的狀態指示器。

對於馬達線上的判斷有疑問，歡迎請與呈振企業聯絡!!!
